Simarine PICO Blue Set Rev2 - Batteriemonitor, Tankelektrode und 2 x Shunt Silber-mit Einbaurahmen

Simarine PICO Blue Set Rev2 - Batteriemonitor, Tankelektrode und 2 x Shunt Silber-mit Einbaurahmen

Artikelnummer: WS-306-1121-04
GTIN: 3830067941162
HAN: 306-1121-04
Kategorie: Mess- & Überwachungstechnik
Hersteller: SIMARINE

606,90 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

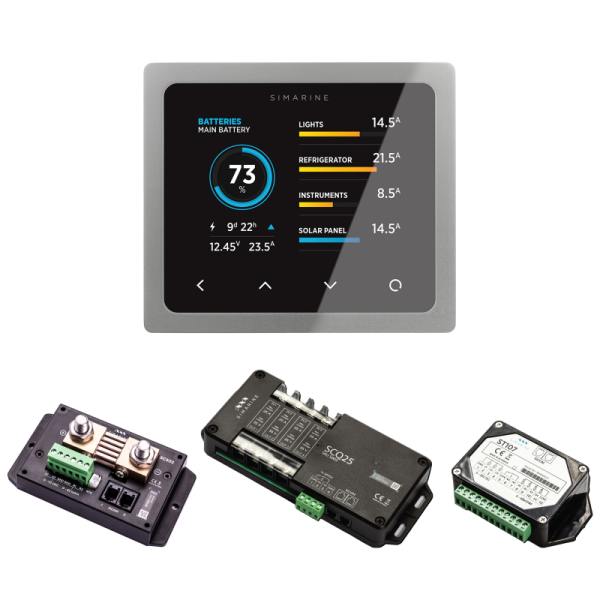

Paket PICO Blue in silber mit Einbaurahmen

Das innovative Paket PICO Blue von SIMARINE ist die komplette Batterie- und Tanküberwachungslösung für anspruchsvolle Yacht- und Wohnwagenbesitzer mit einer Servicebatteriebank mit bis zu 500 A bei 12 V, 24 V, 48 V, 60 V und 72 V, bis zu vier Motor-/Ersatzbatteriebänken und bis zu 4 Tanks.
Die präzise Überwachung von Solarmodulen, Wind-, Wasserkraftgeneratoren, Landstromladegeräten oder der Leistungsaufnahme einzelner Verbraucher wie Kühlschränke ist ebenfalls möglich. Ein großartiges Hilfsmittel zur Erkennung von Fehlfunktionen bei Generatoren und anderer Ausrüstung.

1x Displayeinheit PICO
1x Nebenwiderstand SC503 500 A
1x Tank- und Spannungsmodul ST107
1x Nebenwiderstandsmodul SCQ25 Quattro 4x25 A

SC503 ist eine innovative Kombination aus Nebenwiderstand und Tankfüllstandmodul.

Der aktive Kombi-Nebenwiderstand SC503 sorgt für präzise Überwachung der Batteriespannung bei Systemen mit 12 V, 24 V, 48 V, 60 V und 72 V, der Batterietemperatur und Dauerströmen von bis zu 500 A (Spitze 700 A). Er ist geeignet für eine maximale Leistung von 6000 W bei 12 V oder 12000 W bei 24 V. Er verfügt über einen zusätzlichen Batteriespannungseingang (2 insgesamt).

Der integrierte Tankfüllstand verfügt über 2 Widerstandseingänge zur Überwachung des Tankfüllstands oder der Temperatur und eine zusätzliche JST-Buchse für den Temperatursensor mit JST-Anschluss. Darüber hinaus kann das Modul SC503 auch zur Überwachung der Leistungsaufnahme von Großverbrauchern wie Wechselrichter, Bug- und Heckstrahlruder sowie Ankerwinden und von Generatoren wie Landstromladegeräten, Solarmodulen, Wasser- und Windkraftgeneratoren erzeugtem Strom eingesetzt werden.

Die innovative geschützte Architektur des SC503 ermöglicht das Anschließen entweder an der negativen Seite (bis 72 V) oder der positiven Seite (bis 24 V).

Tankmodul ST107

ST107 ist ein vielseitiges Modul zur Überwachung von Tank- und Temperatursensoren sowie Batteriespannung. Ausgestattet mit vier Widerstandseingängen für Tankfüllstand- oder Temperatur-Widerstandssensoren und drei Spannungseingängen für Tank- und Batteriespannungssensoren bietet es vielfältige Anschlussmöglichkeiten.
Das Tankmodul ist das neueste Digitalmodul mit umfangreichen Anschluss- (und Überwachungs-) Möglichkeiten. Es ermöglicht die Überwachung von bis zu 7 Tankfüllständen, 3 Batteriespannungen und 4 Temperaturen.

Geeignete Tanksensoren: Grundsätzlich alle Widerstandsbezogene Füllstandsanzeiger wie z.b:

Wema Geber für Wasser und Treibstoff S3
Schaudt Tanksonde (evtl. wird ein Adapterkabel benötigt)

Alle Überwachungsfunktionen von Paket PICO Blue

1x Batteriebank mit Real-Time Battery Health™ (Überwachung von Stromstärke, Spannung und Temperatur)
4x nur Batteriespannung
4x Tankfüllstände oder Temperaturen
4x Einzelverbraucher- oder Generator-Stromkanäle

Barograph-Funktion inklusive

Kompatibel und erweiterbar mit allen SIMARINE Nebenwiderständen und Modulen.

Technische Daten	Simarine PICO
Spannungsbereich Stromquelle	6 - 35 V
Stromverbrauch bei 12 V	5 A
WIFI Frequenz	2,4 GHz
Temperaturbereich	- 20 °C bis 70 °C
Batterieanschluss	M 10
Maße ohne Einbaurahmen	98 x 84 x 10 mm
Maße mit Einbaurahmen	108,5 x 94 x 10 mm

Technische Daten	Simarine SC503
Spannungsbereich	6 - 35 V
Max. Dauerstrom	500 A
Max. Spitzenstrom (< 5 min)	700 A
Max. Spitzenstrom (< 1 min)	1000 A
Batterieanschluss	M 10
Maße	125 mm x 70 mm x 22 mm

Technische Daten	Simarine ST107
Spannungsbereich	6 - 35 V
Spannungseingänge	3
Widerstandseingänge	4
Anschlussfähigkeit	SICOM
Maße	112 mm x 72 mm x 31 mm

Technische Daten	Simarine SCQ25
Spannungsbereich	6 - 35 V
Max. Dauerstrom	25 A
Max. Spitzenstrom (< 1 min)	35 A
Anschlussfähigkeit	SICOM
Maße	183 mm x 91 mm x 34 mm

Produkteigenschaft	Wert
Versandgewicht:	2,00 kg
Artikelgewicht:	1,70 kg
